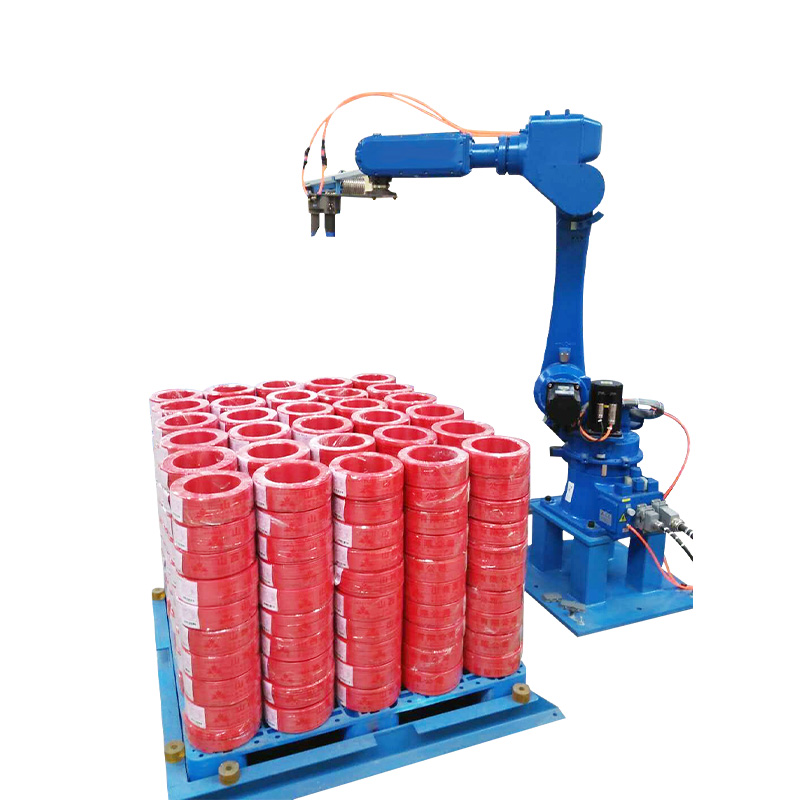

Roghnú Uirlisí Deireadh Lámh le haghaidh Palletizer robotic Córais Láimhseáil Cábla Coiled

Is í an uirlis deireadh láimhe (EOAT) ar Palletizer Robotic an chomhpháirt aonair is mó atá freagrach as cibé an gcomhlíonann an córas a spriocanna maidir le cruinneas socrúcháin agus am timthriall i dtáirgeadh - ach faigheann sé i bhfad níos lú airde innealtóireachta ná an lámh róbait féin le linn chéim na sonraíochta. Maidir le monaróirí cábla, tá an dúshlán go háirithe an-ghéar mar gur ualach pála meicniúil é cábla coiled: tá sé cruinn, sách dífhoirmithe, inathraithe ar thrastomhas seachtrach ar fud na dteaghlach táirgí, agus is minic a chuirtear i láthair é ag suíomhanna agus treoshuímh neamhréireacha ar an iompair infeed. Teipfidh gripper atá deartha le haghaidh cartáin dochta nó málaí aonfhoirmeacha arís agus arís eile ar chábla coiled, ag táirgeadh earráidí socrúcháin a charnann isteach i ualaí pailléid éagobhsaí agus a éilíonn idirghabháil láimhe lena cheartú.

Is iad an dá chur chuige ceannasach EOAT maidir le pailléadú cábla coiled ná greamairí clampáin agus ardaitheoirí forc. Feidhmíonn greamairí clamp brú cliathánach ó dhá aghaidh ghialla nó níos mó chun an corna a choinneáil le linn aistrithe — éifeachtach do cornaí le trastomhas seachtrach comhsheasmhach agus ábhar seaicéid righin go leor chun seasamh in aghaidh an dífhoirmithe faoi fhórsa clampála. Cuireann ardaitheoirí forc isteach dhá thóna nó níos mó faoin gcorna agus ardaíonn siad ó thíos, rud atá níos formheasta go bunúsach d’athrú OD ach a éilíonn an corn a chur i láthair ag airde aitheanta os cionn dhromchla an iompair agus éilíonn imréiteach leordhóthanach faoin gcorna chun stáin a chur isteach. I gcás timpeallachtaí táirgí measctha ag rith cáblaí OD ó 8mm go 60mm ar an gcill phailléid chéanna, cuireann uirlis hibrideach le leithead clamp inchoigeartaithe agus tacaíocht bun in-aistarraingthe an raon comhoiriúnachta is leithne ar fáil ar chostas níos airde castachta uirlisí agus am aistrithe níos faide idir teaghlaigh táirgí.

Forbraíonn Shanghai Yessjet Precise Machinery Co., Ltd sonraíochtaí EOAT mar chuid den Cruachadóir robot Chliste próiseas dearadh an chórais, ag tosú le maitrís pálasta a dhoiciméadaíonn raon OD coil, raon meáchain corna, cruas ábhar seaicéad, agus cumraíocht strapping do gach táirge cábla a bhfuil sé beartaithe ag an gcustaiméir a rith. Tiomáineann an maitrís seo an dearadh meicniúil uirlisí agus an trajectory clár robot araon, toisc go n-éilíonn corna níos troime nó OD níos mó uillinn cur chuige difriúil agus próifíl luasmhoillithe chun cruinneas socrúcháin a choinneáil laistigh den lamháltas ± 5mm a éilíonn an chuid is mó de na patrúin pailléid le haghaidh cruachta cobhsaí.

Clárú Patrún Pailéid: Patrúin Statach vs. Loighic Chiseal Oiriúnaitheach

Clárú patrún pailléid i Lámh robot Cruachta Chliste Tá an córas níos casta do tháirgí coiled cruinn ná do cartáin dronuilleogacha, toisc nach ndéanann ciorcail teisiliú go héifeachtach agus go gcinnfidh an bhainistíocht bearna idir cornaí cobhsaíocht an phailléid agus an dlús pálasta éifeachtach in aghaidh an phailléid. Tá ríomhchlárú pátrúin statach — i gcás ina leanann gach ciseal greille socrúcháin corna réamhshainithe — éasca le cur i bhfeidhm agus cuireann sé torthaí intuartha ar fáil do tháirge aonair. Mar sin féin, bíonn patrúin statacha ina ndliteanas i dtimpeallachtaí táirgí measctha ina n-athraíonn corna OD thar ritheann, mar go bhfágfaidh patrún atá optamaithe le haghaidh corna 200mm OD bearnaí iomarcacha nó cuirfidh sé isteach ar chur isteach teagmhála corn-go-corn nuair a aistríonn an líne go dtí táirge OD 240mm gan coigeartú patrún.

Tugann loighic na gciseal oiriúnaitheach aghaidh air seo tríd an eangach socrúcháin a ríomh ag am rite bunaithe ar an OD corna iarbhír arna thomhas ag an gcóras radhairc nó arna iontráil tríd an gcomhéadan bainistíochta oidis. Cinneann an rialtóir robot cé mhéad corna a fheileann do gach ciseal ag an OD reatha, ríomhann sé an spásáil barrmhaith idir sraitheanna agus colúin chun an patrún a lárú laistigh de lorg an phailléid, agus gineann sé na pointí bealaigh le haghaidh gach bogadh socrúcháin go dinimiciúil. Cuireann an cur chuige seo deireadh leis an ngá atá le leabharlann de phatrúin statacha a choinneáil do gach táirge SKU - leabharlann a fhásann go praiticiúil agus a thiocfaidh chun bheith ina ualach cothabhála de réir mar a thugtar isteach táirgí cábla nua.

Comparáid idir Cur Chuige Patrúnachta de réir Timpeallachta Táirgthe

Feabhsaítear cobhsaíocht phailléid go mór le haghaidh cornaí cruinne, nach bhfuil aon aghaidh chomhréidh acu chun sleamhnú cliathánach a chosc, le patrúin comhghlasála sraitheanna - áit a ndéantar sraitheanna malartacha a rothlú 90 céim nó a fhritháireamh le leath pháirc an choil. Chun comhghlasáil ciseal a chur i bhfeidhm i gcóras patrún oiriúnaitheach ní mór don rialtóir robot an uimhir chiseal reatha a rianú agus an fritháireamh ceart uainíochta a chur i bhfeidhm ar an eangach ríofa, céim loighciúil atá simplí le cur i bhfeidhm ach a fhágtar ar lár go minic i gcórais bhunúsacha patrún statach toisc go n-éilíonn sé ríomhchlárú patrún níos casta ná mar a bhíonn oibreoirí oilte go hiondúil lena dhéanamh.

Anailís Am Rothaíochta: Nuair a Chailleann Córais Chliste Robot Cruachadóir Am i Táirgeadh Fíor

Déantar amanna timthrialla luaite ag soláthróir le haghaidh Cruachadóir Robot Chliste a thomhas beagnach i gcónaí faoi choinníollacha idéalach: méid coil amháin, réamhshuite ag pointe seasta infeed, curtha ar phailléid folamh ag airde seasta, gan aon imeachtaí aistrithe pailléid. Tá fíor-amanna timthriall táirgthe go comhsheasmhach 15-30% níos faide ná na figiúirí luaite seo mar gheall ar fhachtóirí atá i láthair i ngach aistriú táirgeachta ach nach bhfuil sa tástáil tagarmharcála: athrú ar shuíomh an chorna ar an iompair infeed, fás airde an phailléid de réir mar a charnann sraitheanna, aga neamhfhónaimh an mhalartaithe pailléid, agus uaireanta ath-roghnaigh nuair nach bhfuil corna ina suí i gceart ar an gcéad iarracht socrúcháin.

Is é an caillteanas ama is mó inghnóthaithe i bhformhór na suiteálacha Lámhleabhair Chliste Cruachta ná an seicheamh malartaithe pailléid — an t-am idir an róbat ag cur an chorna deiridh ar phailléid iomlán agus an chéad socrúchán ar phailléad folamh nua. De ghnáth tógann sé 60–120 soicind chun pailléid láimhe a mhalartú le forklift; le linn na fuinneoige seo stopann an líne chorna in aghaidh an tsrutha nó carnann sí cornaí ar iompar maolánach a d’fhéadfadh nach bhfuil dóthain toilleadh aige le haghaidh seicheamh malartaithe fada. Dáileoirí pailléid uathoibrithe - a réamhshuíonn pailléad folamh faoi chlúdach oibre an róbait agus an phailléid reatha fós á líonadh - laghdaítear an bhearna malairte go 10-20 soicind agus cuireann siad deireadh leis an spleáchas ar infhaighteacht forklift, atá in áiseanna il-líne go minic mar acmhainn roinnte a chruthaíonn coinbhleachtaí sceidealaithe.

• Suíomh iompair infeed: Cuireann éagsúlacht suíomh coil de ± 30mm ar an iompair infeed 0.3-0.8 soicind in aghaidh an timthriall roghnaithe do chóras fístreoraithe a fheidhmíonn ceartú suímh — ar fud 500 phiocadh in aghaidh an tsift, is ionann é seo agus 2.5-6.5 nóiméad d'am caillte carnach
• Cúiteamh airde pailléid: Ardaíonn gach ciseal as a chéile an pointe socrúcháin de réir airde an chruach chorna; ní mór don róbat achar ingearach níos faide a thaisteal do na sraitheanna uachtaracha, ag cur 0.2–0.5 soicind leis in aghaidh an tsocrúcháin i gcomparáid leis an timthriall ciseal talún — comhdhúilíonn an éifeacht seo trasna pailléid iomlán de 6–8 sraitheanna
• Imeachtaí ath-roghnaigh: Éilíonn cornaí nach bhfuil ina suí i gceart tar éis an chéad iarracht socrúcháin ar an róbat ardú, athshuíomh agus athchur - seicheamh a thógann 3-8 soicind agus a tharlaíonn ag ráta 1-3% de phioc iomlán i gcórais gan braiteoirí dearbhaithe socrúcháin.
• Cur isteach eireaball strapping: Is féidir le strap-eireabaill scaoilte ar cornaí atá strapáilte go neamhfhoirfe cur isteach ar cornaí cóngaracha le linn socrúcháin, rud a éilíonn dwell 2-5 soicind don eireaball a shocrú sula scaoileann an róbat an corna - fadhb a rianaíonn siar go dtí an stáisiún strapping in aghaidh an tsrutha seachas an róbat féin.

Comhtháthú Córas Físe i gCealla Palletizer Robotic: Calabrú agus Bainistiú Drift

Tugann córais Palletizer Robotic faoi threoir fhís i dtimpeallachtaí déantúsaíochta cábla aghaidh ar dhúshláin chalabrúcháin atá difriúil ó ghnáthfheidhmchláir fhís thionsclaíocha toisc go gceanglaíonn an timpeallacht oibre creathadh ó innealra cóngaracha, soilsiú comhthimpeallach athraitheach ó ghluaiseacht craein lastuas, agus tréithe dromchla an táirge - cornaí strapped le hábhar frithchaiteach strap agus bailchríocha seaicéad Neamhlonrach nó leath-snasta - a chruthaíonn codarsnacht íomhá neamhréireach ag brath ar uillinn soilsithe agus dath seaicéad. Féadfaidh córas fís a calabraíodh ar maidin faoi soilsiú monarchan cobhsaí earráidí suímh piocadh 5-15mm a tháirgeadh faoi lár an aistrithe má tá scáthanna craein lastuas nó creathadh trealaimh in aice láimhe tar éis ríomh éifeachtach lárionad na híomhá a aistriú.

Is é an cur chuige is éifeachtaí chun sruth calabraithe físe a bhainistiú i dtimpeallachtaí táirgthe ná meascán de soilsiú struchtúrtha seasta laistigh den réimse radhairc — neamhspleách ar soilsiú comhthimpeallach na monarchan — agus gnáthamh fíoraithe calabraithe in-timthriall tréimhsiúil. Cinntíonn an soilsiú struchtúrtha, de ghnáth solas fáinne nó solas barra líneach atá suite ar lúibín an cheamara, go bhfuil céimseata an soilsithe seasmhach beag beann ar na coinníollacha comhthimpeallacha. Is éard atá i gceist leis an tseiceáil calabrúcháin in-timthriall ná go roghnóidh an róbat sprioc tagartha go tráthrialta ag suíomh aitheanta agus déanann sé comparáid idir suíomh tuairiscithe an chórais radhairc agus an fhírinne atá ar eolas; cuireann diallais os cionn tairsí tús le gnáthamh athchalabrú uathoibríoch sula leantar den táirgeadh.

Is ábhar imní tánaisteach calabraithe é sruth teirmeach in áiseanna gan rialú aeráide. Leathnaíonn an lúibín gléasta ceamara agus bonn an róbait go teirmeach i rith an lae, ag aistriú an chaidrimh spásúlachta idir fráma an cheamara agus fráma domhan an róbait trí chodáin de milliméadar a charnann isteach in earráidí socrúcháin de 3-8mm de réir buaictheocht tráthnóna. Teastaíonn ceartú comhéifeacht teochta sa mhaitrís trasfhoirmithe robot-go-ceamara - a dhíorthaítear ó rith calabrúcháin ag teochtaí iolracha - nó struchtúr docht gléasta Invar-chóimhiotail don cheamara a íoslaghdaíonn leathnú teirmeach chun cúiteamh a dhéanamh ar shreabhadh teirmeach. Tugann an chuid is mó de na háiseanna táirgthe aghaidh ar seo go pragmatach tríd an lamháltas socrúcháin sa phatrún pailléid a leathnú chun an raon srutha a ionsú, ag glacadh le laghdú beag ar dhlús an phailléid mar mhalairt ar an ualach cothabhála calabrúcháin a dhíchur.

Ailtireacht Shábháilteachta i gCealla Lámhleabhair Chliste Cruachta Róbait: Thar an bhFál Sábháilteachta

Braitheann ailtireacht sábháilteachta traidisiúnta do chealla robot tionsclaíochta ar fhál imlíne fhisiceach le geataí rochtana idirghlasa - réiteach atá éifeachtach ach a chruthaíonn frithchuimilt oibriúcháin in áiseanna ina dteastaíonn rochtain mhinic ar oibreoirí ar chlúdach oibre an róbait le haghaidh imréitigh subh corna, iniúchadh cáilíochta pailléid, nó bainistíocht strap-eireaball. In oibríochtaí pailléidithe cáblaí ard-thréchuir, laghdaítear aga fónaimh éifeachtach an chórais go mór as cur isteach fál go minic toisc go spreagann gach iontráil geata lánstad sábháilteachta agus go dteastaíonn seicheamh atosú d’aon ghnó sula n-atosaíonn an táirgeadh. D’fhéadfadh an éifeacht charnach thar aistriú táirgeachta 5–10% den am iomlán atá ar fáil a fhritháireamh, rud a fhritháireamh ar chuid den choigilteas saothair a suiteáladh an Lámh Róbait Cruachta Chliste lena sheachadadh.

Baineann suiteálacha nua-aimseartha Chliste Robot Cruach úsáid níos mó agus níos mó as ailtireachtaí sábháilteachta comhoibríocha a chuireann scanóirí ceantair, córais radhairc rátáilte sábháilteachta, agus modhanna róbait teoranta ó thaobh fórsa in ionad an chlaí imlíne nó a fhorlíonann iad. Sainmhíníonn scanóirí achair — feistí sábháilteachta léasair-bhunaithe atá suite ar leibhéal an urláir — criosanna sábháilteachta inchumraithe laistigh den chlúdach oibre róbait. Nuair a théann oibreoir isteach i gcrios sainithe, laghdaítear an róbat go luas laghdaithe sábháilte (250mm/s nó níos ísle de ghnáth, de réir ISO/TS 15066) seachas stop a chur go hiomlán, rud a fhágann gur féidir cómhaireachtáil teoranta idir an duine agus an róbait le haghaidh iniúchta agus tascanna mion-idirghabhála gan stad iomlán táirgeachta. Spreagtar lánstad fós má théann an t-oibreoir isteach sa chrios eisiatachta laistigh thart ar an limistéar roghnaithe agus ionaid gníomhach.

• Stad monatóireacht ar ráta sábháilteachta (SRMS): Stopann an róbat agus coinníonn sé a shuíomh nuair a théann oibreoir isteach sa chrios monatóireacht; atosóidh an táirgeadh go huathoibríoch nuair a scoireann an t-oibreoir — ní gá atosú de láimh, rud a laghdóidh aga neamhfhónaimh an imeachta rochtana go dtí an t-am idirthurais tríd an gcrios
• Monatóireacht ar luas agus deighilt (SSM): Laghdaíonn an róbat luas go leanúnach de réir mar a théann an t-oibreoir i dtreo, arna ríomh i bhfíor-am ó thomhas achair an scanóir - cinneann an t-achar chuige is gaire an luasmhoillíonn an róbat go luas mall, luas laghdaithe, nó stad cosanta.
• Teorainn cumhachta agus fórsa (PFL): Ar fáil ar ardáin chomhoibríocha robot, cuireann PFL teorainn leis an bhfórsa is féidir le lámh an róbait a chur i bhfeidhm ar theagmháil — atá oiriúnach d’fheidhmchláir chorna cáblaí pálasta níos ísle áit a bhfuil meáchan an chorna laistigh de raon pálasta comhoibritheach an róbait (go hiondúil suas le 16kg i gcás ardáin chomhoibríocha reatha)
• Comhtháthú Sábháilteacht PLC: Ba cheart na feidhmeanna sábháilteachta go léir — criosanna scanóir limistéir, idirghlais geata, ciorcaid stad éigeandála, agus ionchuir sábháilteachta róbait — a bhainistiú trí PLC sábháilteachta tiomnaithe (rátáil SIL 2 nó Ple) seachas tríd an meaisín caighdeánach PLC, ag cinntiú nach féidir an loighic sábháilteachta a mhodhnú go neamhaireach le linn athruithe oidis nó clár.

Bunaithe i 2002 i Shanghai agus a leathnaíodh trí bhunú Jiangsu Yessjet Precise Machinery Co., Ltd i Yixing i 2017, dearadh Shanghai Yessjet Precise Machinery Co., Ltd ailtireachtaí sábháilteachta Robotic Palletizer i gcomhréir le ceanglais ISO 10218-2 agus GB 11291.2 ó chéim leagan amach an chórais tosaigh. Déantar cumraíocht an chreasa sábhála, anailís ar mhinicíocht rochtana, agus dearadh nós imeachta atosú a dhoiciméadú le linn na tástála glactha monarchan agus a bhailíochtú ar an láthair le linn coimisiúnaithe - ag cinntiú go bhfuil an ailtireacht sábháilteachta mar a shuiteáiltear ag teacht le sreabhadh oibre iarbhír an oibreora i saoráid an chustaiméara seachas patrún rochtana teoiriciúil a ghlactar le linn na céime deartha.
