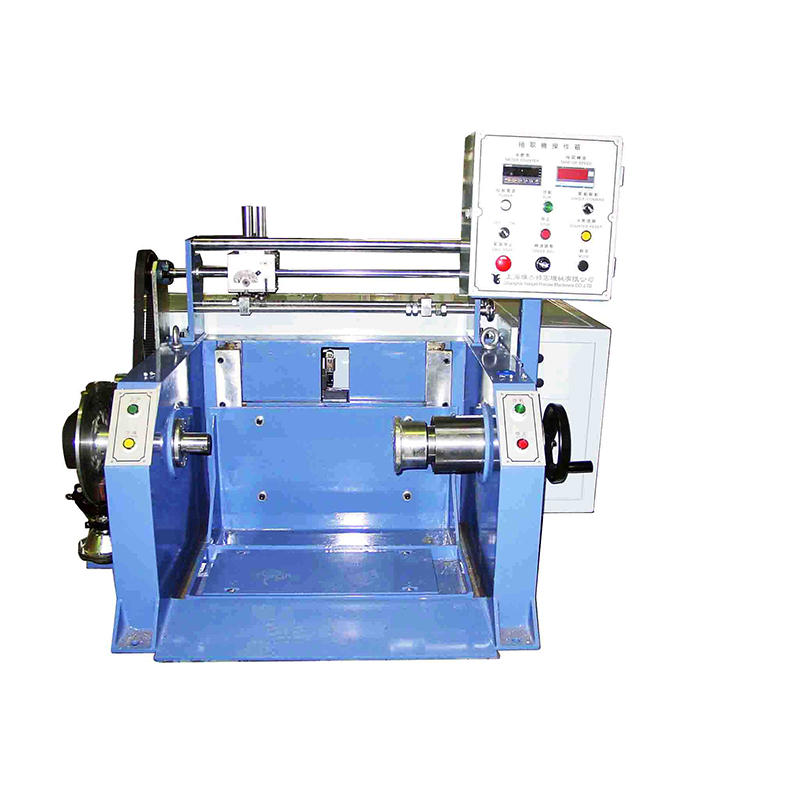

Meaisín Trealamh Glactha Mótair

Eolas faoin Tionscal

Foirceannadh Teannas Taper: Cén Fáth a Bhfuil Teannas Tairiseach ina Straitéis Mícheart do Spóil Chábla Móra

Is é ceann de na míthuiscintí is leanúnacha i gcleachtas foirceannadh cábla ná go n-éiríonn leis an gcáilíocht corna is fearr a choimeád ar bun pointe socraithe teannais leanúnach ar fud an tógáil spól iomlán. I ndáiríre, teannas leanúnach ag foirceannadh ar a Meaisín Glactha le Cábla Sreang Mótair táirgeann spóil atá éagobhsaí go meicniúil ar thógálacha ar thrastomhas mór toisc go mbíonn na sraitheanna istigh — a fhoirceannadh ag tús an spól nuair a bhíonn an ga foirceannadh beag — faoi réir luchtú comhbhrúiteach ó gach créachta ciseal ina dhiaidh sin ar a mbarr. De réir mar a thógann an spól amach, méadaíonn an brú gathacha carnach ar na sraitheanna is faide isteach de réir a chéile, rud a sháraíonn neart toraidh comhbhrúiteach an jacket cábla sa deireadh agus is cúis le dífhoirmiúchán buan an inslithe ag na comhéadain chiseal. Níl an dífhoirmiúchán le feiceáil go seachtrach ach táirgeann sé léamha toilleas ardaithe agus laige tréleictreach féideartha ag na pointí lena mbaineann.

Tugann foirceannadh teannas barrchaolaithe aghaidh ar seo tríd an teannas foirceannadh a laghdú d'aon ghnó de réir mar a mhéadaíonn trastomhas an spóil. Socraítear an teannas ag aon thrastomhas tochrais ar leith mar chéatadán den teannas tosaigh, ag leanúint próifíl barrchaolaithe — líneach nó cuartha — a choinníonn an brú gathacha ar na sraitheanna istigh laistigh de theorainneacha inghlactha ar fud na tógála. Is é 60–75% an gnáthchóimheas barrchaolaithe do chábla cumhachta inslithe PVC, rud a chiallaíonn gurb é an teannas ar thrastomhas iomlán an spóla ná 60–75% den teannas a chuirtear i bhfeidhm sa chroílár. Socraítear próifíl bheacht an bharrchaolaithe ag modulus seaicéid an chábla, céimseata an spóil, agus an t-uas-strus comhbhrúiteach sa chiseal inmheánach - paraiméadair a éilíonn ríomh innealtóireachta seachas triail-agus-earráid eimpíreach ar spóil táirgthe.

Teannas taper a chur i bhfeidhm ar an Meaisín Glactha Cábla Uathoibríoch éilíonn an córas rialaithe an trastomhas foirceannadh reatha a rianú go leanúnach agus an pointe socraithe teannas comhfhreagrach a chur i bhfeidhm i bhfíor-am. Is féidir an trastomhas foirceannadh a dhíorthú ón gcóimheas idir an luas trasnaithe agus an luas rothlach spól — ríomh atá ar fáil i bhformhór na n-ardán tiomáint servo nua-aimseartha gan gá le braiteoirí breise. Déanann Shanghai Yessjet Precise Machinery Co., Ltd próifílí teannas taper a chumrú mar chuid den chóras oidis táirge ar a raon Meaisín Tógála Cábla Sreang Mótair, rud a ligeann d'oibreoirí na paraiméadair barrchaolaithe cearta do gach sonraíocht cábla a stóráil agus a thabhairt chun cuimhne gan athríomh láimhe ag an meaisín le linn an athraithe táirge.

Ríomh Traverse Pitch agus a Éifeacht ar Chobhsaíocht Sraithe Spóil

Is é an pháirc trasnaithe — an t-achar cliathánach a théann an cábla chun cinn in aghaidh na réabhlóide den spól tochrais — an paraiméadar a chinneann cé chomh dlúth is atá an cábla pacáilte trasna leithead an fheire spóil agus an bhfuil comhéadain na gciseal seasmhach go céimseatúil. Táirgeann páirc thrasnaithe mícheart ceann amháin de dhá mhodh teip: cruthaíonn páirc ró-daingean sraitheanna forluiteacha ina n-iompaíonn cábla in aice láimhe tochailt isteach dá chéile faoi theannas foirceannadh, rud a fhágann damáiste dromchla seaicéad agus airde ciseal neamhrialta a fhágann go bhfuil sraitheanna ina dhiaidh sin éagobhsaí; cruthaíonn páirc ró-leathan bearnaí idir casadh in aice láimhe a ligeann do na sraitheanna uachtaracha titim tríd agus trasnú ar chasadh níos ísle le linn an phróisis foirceannadh, rud a tháirgeann an locht "ciseal trasnaithe" a fhágann nach féidir an spól a úsáid ar threalamh íocaíochta uathoibríoch.

Tá an pháirc atá ceart go teoiriciúil do ghaoth aonchiseal cothrom le trastomhas seachtrach an chábla chomh maith le liúntas imréitigh 1–3% chun freastal ar éagsúlacht OD trasna fad an spóil. Go praiticiúil, ba cheart gurb é an t-uasteorainn sonraíochta OD seachas an luach ainmniúil an OD ainmniúil a úsáidtear chun páirce a ríomh, mar go gcruthóidh pitch a ríomhtar ag OD ainmniúil forluí ar chábla a ritheann ag an lamháltas OD uachtarach. I gcás cáblaí a bhfuil lamháltais OD acu níos leithne ná ± 3%, déanfaidh páirc sheasta arna ríomh ón uasmhéid OD bearnaí infheicthe a tháirgeadh ar an gcábla a ritheann ag OD ainmniúil nó ag íosmhéid OD — sna cásanna seo, soláthraíonn córas coigeartaithe páirce lúb dúnta a léann an cábla OD iarbhír ó thomhas léasair agus a nuashonraíonn an pháirc trasnaithe i bhfíor-am cáilíocht ciseal níos fearr thar raon iomlán an táirgthe OD.

Cumraíocht Traverse Pitch de réir Cineál Cábla

Maidir le foirceannadh ilchiseal, ní mór an uillinn trasghearrtha ciseal go ciseal a chur san áireamh freisin sa ríomh pitch — an uillinn ag a n-aisiompaíonn gach ciseal as a chéile an treo trasna ag an bhfeire. Mar gheall ar uillinn ró-ghéar trasghearrtha is féidir leis an gcábla tochailt isteach sa chiseal roimhe seo ag an bpointe aisiompaithe seachas marcaíocht air go réidh, rud a chruthaíonn coirnín imeall ardaithe ag an flange a fhásann go comhleanúnach le gach ciseal agus ar deireadh thiar cuireann sé cosc ​​​​ar an gcábla suíocháin i gceart ar fud an leithead iomlán spól. Chun an uillinn trasghearrtha a rialú ní mór an luasmhoilliú trasnánach agus an phróifíl aisiompaithe a choigeartú ag an deireadh taistil flange, ar suíomh paraiméadar tiomána é difriúil ón bpáirc thrasnaithe seasta-staid agus ní mór é a chumrú go neamhspleách do gach raon OD cábla.

Seicheamhú Athraithe Spóil ar Mheaisíní Glactha Cábla Uathoibríoch: Fad Draimh a Íoslaghdú

Is é an t-athrú spóil ar Mheaisín Glactha Cábla Uathoibríoch an t-aistriú is mó a chinneann cé mhéad fad cábla inúsáidte a chailltear in aghaidh an timthrialla athraithe spóil. Le linn an tseichimh athraithe - ón nóiméad a chomharthaíonn an spól iomlán críochnaithe go dtí an nóiméad a shroicheann an spól nua teannas foirceannadh seasta - leanann an líne easbhrúite in aghaidh an tsrutha ag táirgeadh cábla a charnann i maolán taisc nó a éilíonn an líne luas a laghdú. Is minic a dhéantar cábla a tháirgtear le linn an urscaoilte carntóra agus an t-aistriú luas líne as an tsonraíocht i dtiús balla nó suíomh seoltóra mar gheall ar an athrú luais, agus ní mór an fad seo a scriosadh nó a íosghrádú. Chun an fad fuíll seo a íoslaghdú, tá gá le trí athróg idirspleácha a bharrfheabhsú: toilleadh carntha, am timthriall athraithe spól, agus an t-ord rialaithe croith láimhe idir an meaisín glactha agus an máistir líne PLC.

Tá roinnt céimeanna seicheamhacha san am timthriall athraithe spól ar Mheaisín Glactha Cábla Uathoibríoch, agus cuireann gach ceann acu le fad iomlán an athraithe. Le tuiscint ar an mbuiséad ama le haghaidh gach céime sainaithnítear na háiteanna ina seachadann infheistíocht innealtóireachta in uathoibriú nó i bhfeabhsú dearaidh mheicniúil an laghdú is mó ar an am timthriall iomlán agus ar an bhfad fuíll a bhaineann leis.

• Brath spool iomlán agus tarchur comhartha: Sroicheann cuntar an mhéadair an spriocfhad, cuireann sé tús leis an seicheamh athraithe, agus cuireann sé comhartha ar an carnadóir chun tús a chur leis an scaoileadh - ba cheart go dtógfadh an chéim seo níos lú ná 200 milleasoicind ar chóras nua-aimseartha PLC-rialaithe; Is minic a thugann córais loighce sealaíochta isteach moilleanna 1–3 soicind a ídíonn toilleadh taisc sula dtosaíonn an seicheamh meicniúil fiú
• Gearradh cábla agus daingniú eireaball: Gníomhaíonn an gearrthóir eitilte nó gearrthóir seasta, déanann sé an cábla a scoilt, agus déantar an t-eireaball a dhaingniú go dtí an spól iomlán — fad iomlán de ghnáth 1–3 soicind ar chórais uathoibrithe; leathnaíonn lámhcheangail é seo go 15-30 soicind agus ní mór don líne stopadh go hiomlán
• Baint iomlán spól agus suíomh spól folamh: Rothlaíonn an carráiste spól nó an turret nó déanann sé innéacsanna chun an spól folamh a thabhairt isteach sa suíomh tochrais - críochnaíonn meaisíní glactha ar nós turret an chéim seo i 3-6 soicind; Tógann sé 2-8 nóiméad ar mheaisíní aon-suímh óna dteastaíonn malartú forklift ag brath ar leagan amach na saoráide agus ar infhaighteacht trealaimh
• Ceangaltán luaidhe agus luasghéarú tosaigh foirceannadh: Tá an luaidhe cábla ceangailte leis an gcroí spól nua, agus luasghéaraíonn an feachtas foirceannadh chun luas na líne a mheaitseáil - is féidir le meaisíní glactha servo-tiomáinte an luasghéarú seo a chríochnú i 2-4 soicind; féadfaidh córais tiomána DC níos sine 8-15 soicind a ghlacadh chun teannas foirceannadh cobhsaí a bhaint amach

Is é an fad scrap iomlán a ghintear in aghaidh an athraithe spól ná táirge an luas líne agus suim na gcéimeanna go léir a bhfuil an carnadóir ag scaoileadh agus nach bhfuil an tógáil foirceannadh fós ag teannas seasta-stáit. Ag luas líne 200 m/nóiméad, táirgeann aga athraithe iomlán 30 soicind 100 méadar de chábla a d'fhéadfadh a bheith as sonraíocht in aghaidh an teagmhais athraithe — costas ábhartha suntasach ar líne a ritheann il-athruithe spóil in aghaidh an tsluasa. Laghdaítear an t-am aistrithe go 8 soicind trí ghlacadh turret agus luasghéarú servo é seo go dtí thart ar 27 méadar, laghdú 73% ar scrap in aghaidh an athraithe a bhfuil tionchar díreach aige ar tháirgeacht táirgeachta agus ar chostas ábhair in aghaidh an chiliméadair de chábla a tháirgtear.

Ailtireacht Aiseolais Teannais: Rinceoir-Bhunaithe vs Rialú Cille-Bhunaithe ar Ualach

Úsáideann Meaisíní Tógála Cábla Sreang Mótair ceann amháin de dhá ailtireacht tomhais teannas príomhúla chun an comhartha aiseolais a ghiniúint don lúb rialaithe teannas foirceanta: aiseolas ar shuíomh sorcóir rinceora nó tomhas teannas cille ualaigh díreach. Tá tréithe freagartha ar leith ag gach ailtireacht, ceanglais chalabrúcháin, agus modhanna teip a fhágann go bhfuil ceann amháin nó an ceann eile níos oiriúnaí ag brath ar chineál cábla, luas líne, agus riachtanais chobhsaíochta teannas an iarratais. Trí na bundifríochtaí a thuiscint is féidir le hinnealtóirí an córas ceart a shonrú le haghaidh suiteálacha nua agus saincheisteanna feidhmíochta rialaithe ar chórais atá ann cheana a dhiagnóiseadh gan réamhshocrú a dhéanamh ar athchoigeartú an rialtóra mar an chéad fhreagra.

Úsáideann rialú teannais atá bunaithe ar dhamhsóir suíomh sorcóir earrach-luchtaithe nó luchtaithe go haeroibrithe i gcosán an chábla mar thomhas indíreach ar theannas — tá díláithriú an rinceora comhréireach leis an bhfórsa teannais nuair is eol mais an rinceora agus an earraigh nó an fórsa réamhualach aeroibrithe. Is é an príomhbhuntáiste ná simplíocht mheicniúil agus cumas carnadh dúchasach: soláthraíonn an taisteal sorcóir rinceoir maolán a ionsúnn trasrianta luais gan a cheangal ar an lúb rialaithe freagairt láithreach. Is é an teorannú gur tomhas teannas indíreach é suíomh an rinceora - tomhaiseann sé fórsa ag pointe teagmhála an rinceora, a d'fhéadfadh a bheith difriúil ón teannas ag an bpointe foirceannadh de bharr frithchuimilte sa chonair cábla idir an rinceoir agus an spól, go háirithe ar cháblaí trastomhas mór le stiffness lúbthachta ard a ghineann frithchuimilt teagmhála suntasach i gcoinne na rollóirí treorach agus na súilíní.

Cuireann tomhas teannas ualaigh cille trasducer fórsa brú-tomhais go díreach i gcosán an chábla - mar threoir-rollóir ionstraimithe nó mar bhraiteoir fórsa imoibriúcháin ar threoirbioráin sheasta - agus soláthraíonn sé comhartha leictreach díreach atá comhréireach le teannas an chábla ag an bpointe tomhais. Cuireann córais ualach-chealla deireadh le hearráid tomhais frithchuimilte na gcóras rinceoirí agus cuireann siad comhartha teannas bandaleithead níos airde ar fáil atá níos oiriúnaí d'iarratais foirceanta ardluais nuair nach mór trasrianta teannas tapa a bhrath agus a cheartú laistigh de réabhlóidí foirceannadh aonair. Is é an comhbhabhtáil ná nach bhfuil aon chumas maolaithe ag ualachchealla — caithfidh an lúb rialaithe freagairt do gach teannas neamhbhuan, a éilíonn bandaleithead rialaithe níos airde agus tiúnadh PID níos cúramaí chun ascalaithe a sheachaint. Teastaíonn calabrú tréimhsiúil freisin ar chórais ualachchealla chun cruinneas tomhais a choinneáil, toisc go n-imíonn an brú-fhritháireamh an tomhsaire brú le teocht agus tuirse mheicniúil le himeacht ama.

Comhoiriúnacht Mheicniúil Spól Foirceannadh: Caighdeáin Chomhéadain Seafta agus Rátálacha Luchtaithe

Foinse fadhbanna cáilíochta foirceannadh ar Mheaisíní Glactha le Cábla Sreang Mótair a dtugtar aird uirthi go minic ná neamh-chomhoiriúnacht mheicniúil idir na spóil foirceannadh agus comhéadan seafta an mheaisín glactha. De ghnáth, carnann monaróirí cábla fardal measctha de spóil ó sholáthraithe iolracha thar na blianta oibríochta, le héagsúlachtaí caolchúiseacha i dtrastomhas tollaidh, céimseata eochairbhealaigh, agus comhlárnacht flange a chruthaíonn fadhbanna ar mheaisíní glactha le lamháltais daingean seafta. Cruthaíonn spól le trastomhas tollta 0.3mm níos mó ná ainmniúil an tseafta feisteas imréitigh a ligeann don spól rith eccentric faoi teannas foirceannadh - gineann an éalárnacht ripple teannas aon-réabhlóid nach féidir leis an gcóras rialaithe a chosc toisc go bhfuil sé spreagtha go meicniúil seachas trí phróiseas.

I measc na bparaiméadar meicniúla spool ábhartha a chaithfear a fhíorú le haghaidh comhoiriúnachta le Meaisín Tógála Cábla Sreang Mótair tá trastomhas tollta agus caoinfhulaingt, leithead agus doimhneacht eochairbhealaigh, sonraíocht rith amach flange, agus cumas meáchain rátáilte an spól ag an leibhéal líonadh cábla uasta. Tá tábhacht ar leith ag baint le cumas meáchain spól ar Mheaisíní Glactha Cábla Uathoibríoch le cumas fórsa trasnaithe ard - gineann an teannas foirceannadh a chuirtear i bhfeidhm ar fud an leithead trasnán spól iomlán nóiméad lúbthachta suntasach ar imthacaí seafta an spól, agus má sháraíonn sé rátáil struchtúrach an spól is féidir dífhoirmiúchán flange a dhéanamh a dhéanann dochar buan don spól agus cruthaíonn sé guais sábháilteachta nuair a láimhseáiltear an spól luchtaithe le forc.

• Fíorú trastomhas toll: Tomhais trastomhas tolladh na mbaisceanna nua spóil le tomhshaol calabraithe sula gcuirtear i seirbhís táirgthe iad — ná glac ach spóil atá laistigh de ±0.05mm de thrastomhas ainmniúil an tseafta le haghaidh feidhmchlár beachta um ghlacadh; Éilíonn lamháltais níos leithne muinchillí cuibhrithe barrchaolaithe a chuireann castacht agus poitéinseal le haghaidh ecentricity
• Iniúchadh ar rith flange: Seiceáil rith amach aghaidh flange le táscaire diailithe ar mandrel tagartha sula n-úsáidtear den chéad uair agus tar éis aon imeacht titim spóil — léiríonn rith amach atá níos mó ná 0.5mm in aghaidh an gha flange 300mm dífhoirmiúchán flange a bheidh ina chúis le hearráidí uainiúcháin trasnánacha agus foirmiú coirníní imeall.
• Ríomh meáchan líonta uasta: Ríomh uasmheáchan líonta an chábla mar tháirge ghlanmhéid stórála an spól (toirt iomlán an spóil lúide toirt croí) agus meáchan an chábla in aghaidh an aonaid toirte — deimhnigh go bhfuil an luach seo níos lú ná olltoilleadh rátáilte an spól, lena n-áirítear an spól tare, faoi fhachtóir sábháilteachta íosta 1.5
• Rang oiriúnach eochairbhealaigh: Sonraigh eochairbhealach gar-fheistithe (JS9/h9 nó a chomhionann in ISO 286) le haghaidh feidhmchlár glactha seachas na lamháltais gnáthfheistithe a úsáidtear le haghaidh tarchur ginearálta cumhachta — ceadaíonn feisteas eochairbhealaigh scaoilte spól a rothlú i gcoibhneas leis an seafta le linn luasghéaraithe agus luasmhoillithe, rud a chruthaíonn teagmhais mhicrea-duillín a chruthaíonn spící teannais logánta

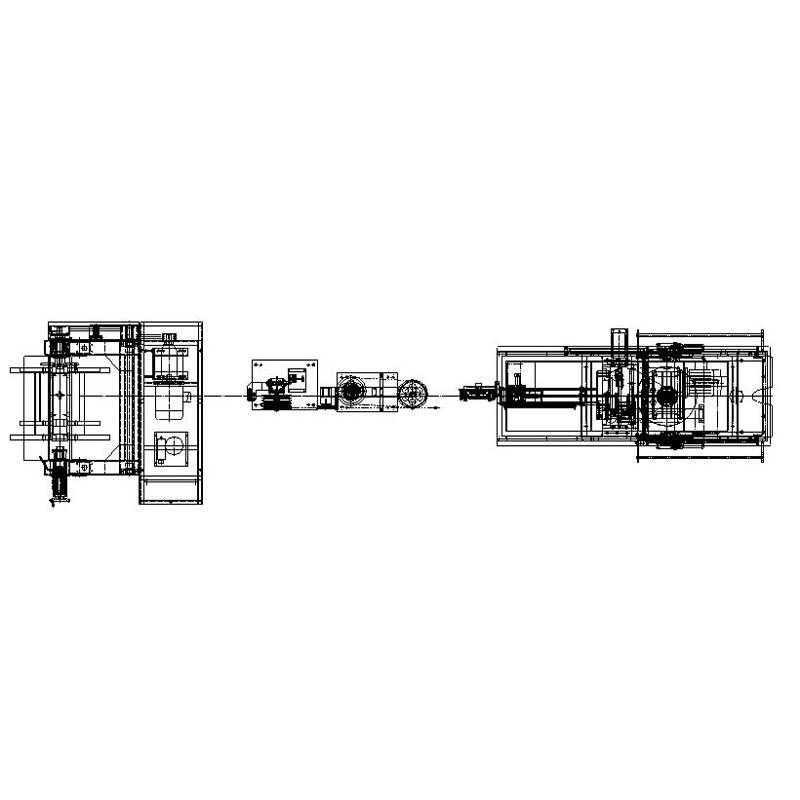

Comhtháthú Iarfheistithe Meaisíní Glactha Cábla Uathoibríoch isteach sna Línte Easbhrúite Reatha

Má chuirtear Meaisín Glactha Cábla Uathoibríoch le líne easbhrúite atá ann cheana féin a dearadh ar dtús le haghaidh glacadh láimhe, baineann dúshláin chomhtháthaithe rialaithe leo nach ndéantar a mheas go minic le linn na céime pleanála tionscadail. Dearadh rialtóir luais tarraingthe na líne easbhrúite chun oibriú mar thagairt luais críochfoirt don líne - socraíonn sé an luas táirgthe, agus seo a leanas gach trealamh in aghaidh an tsrutha. Nuair a chuirtear meaisín glactha uathoibríoch isteach, tugann sé isteach an dara córas rialaithe lúb dúnta ag deireadh na líne atá ag iarraidh freisin teannas cábla a rialáil trí choigeartú luais. Gan an dá lúb rialaithe seo a chomhordú i gceart, idirghníomhaíonn siad go diúltach: méadaíonn an tarraingt as an luas mar fhreagra ar chomhartha titim teannais agus laghdaíonn an tiomáint glactha ag an am céanna an luas mar fhreagra ar an titim teannas céanna, rud a chruthaíonn ascalaithe marthanach nach féidir le ceachtar lúb réiteach neamhspleách.

Is é an réiteach caighdeánach ná an tiomántán glactha a chumrú i mód rialaithe chasmhóiminte seachas modh rialaithe luais, agus an tiomáint tarlaithe fós mar an máistir luais. I modh rialaithe an chasmhóiminte, feidhmíonn an tiomáint glactha chasmhóiminte foirceannadh tairiseach a fhreagraíonn don phointe socraithe teannas sprice, agus coigeartóidh an luas foirceannadh go huathoibríoch chun an luas aschuir tarlaithe a mheaitseáil - cosúil leis an gcaoi a soláthraíonn coscán éighníomhach friotaíocht leanúnach beag beann ar luas. Ní fheidhmíonn suíomh sorcóir an rinceora ansin ach mar chomhartha Baile Átha Troim chun an pointe socraithe chasmhóiminte a choigeartú, ní mar thagairt luais phríomha. Cuireann an ailtireacht rialaithe seo deireadh le fadhb idirghníomhaithe na lúibe toisc nach bhfuil an tiomántán glactha in iomaíocht leis an tarraingt chun luas an chábla a rialú a thuilleadh — níl ann ach chasmhóimint rialaithe friotaíochta a sholáthar ar féidir leis an rialtóir luais tarraingthe as a thiomáint gan coinbhleacht.

Bunaithe i 2002 i Shanghai le hinfheistíocht ó Taiwan agus leathnaithe trí Jiangsu Yessjet Precise Machinery Co., Ltd i Yixing, Wuxi i 2017, tá taithí fhairsing carntha ag Shanghai Yessjet Precise Machinery Machinery Co., Ltd. Cuirtear tús leis an bpróiseas innealtóireachta comhtháthaithe le hiniúchadh ar an gcóras rialaithe ar an líne reatha chun an cineál tiomántán tarlaithe, an cumas prótacail cumarsáide, agus an I/O atá ar fáil le haghaidh comhghlasála a shainaithint — agus ina dhiaidh sin tá ailtireacht shainithe chomhtháthaithe a shonraíonn go beacht conas a gheobhaidh an tiomántán glactha a thagairt luais agus conas a sheolfar an comhartha damhsóra chun idirghníomhú lúibe a sheachaint. Tá an cur chuige struchtúrtha seo tar éis an t-am coimisiúnaithe iarfheistithe a laghdú go seasta i gcomparáid le suiteálacha breiseáin neamh-chomhordaithe áit a aimsítear agus a réitítear fadhbanna idirghníomhaíochta rialaithe go atriallach le linn trialacha táirgthe.
