Mar a théann Dearadh Scriú i bhfeidhm ar Cháilíocht Aschuir i Sreang Agus Líne Easbhrúite Cábla

Is é an scriú extruder croí aon Líne Easbhrúite Sreang Agus Cábla , ach is minic a láimhseáiltear a céimseata mar pharaiméadar seasta seachas mar athróg in-iniúchta. Go praiticiúil, déanann dearadh scriúnna - lena n-áirítear cóimheas L/D, cóimheas comhbhrú, páirc eitilte, agus cumraíocht chrios bacainn - aonchineálacht leá, ráta aschuir, agus comhsheasmhacht tiús balla inslithe a chinneadh go díreach. Déanfaidh scriú atá deartha le haghaidh comhdhúile PVC, mar shampla, teochtaí leá agus rátaí lomadh difriúil go suntasach a tháirgeadh nuair a bhíonn XLPE nó TPE á rith, fiú ag socruithe RPM comhionann. Ligeann tuiscint ar na caidrimh seo d'innealtóirí táirgeachta cinntí eolasacha a dhéanamh maidir le roghnú scriúnna seachas mainneachtain a dhéanamh ar cibé rud a tháinig leis an meaisín.

Is é an cóimheas L/D (fad-go-trastomhas) an paraiméadar scriú is coitianta a luadh. Cuireann cóimheasa L/D níos airde — go hiondúil 25:1 go 30:1 le haghaidh feidhmeanna inslithe cáblaí - níos mó ama cónaithe ar fáil don leá polaiméire, rud a fheabhsaíonn meascadh agus aonfhoirmeacht teirmeach. Mar sin féin, méadaíonn scriúnna níos faide ionchur teasa lomadh, rud a d'fhéadfadh a bheith ina fhadhb do chomhdhúile teas-íogair mar ábhair LSZH (Íseal Smoke Zero Halogen). Sna cásanna seo, cuireann dearadh scriú bacainn le rannóg mheascadh tiomnaithe in aice leis an gcrios méadraithe réiteach níos fearr: scarann ​​sé céimeanna soladacha agus leá níos luaithe sa bairille, ag laghdú éillithe millíní neamhleáite gan lomadh iomarcach.

Déanann Shanghai Yessjet Precise Machinery Co., Ltd céimseata scriú a chumrú bunaithe ar an teaghlach cumaisc shonrach agus an raon aschuir sprice do Líne Easbhrúite Cábla gach custaiméara. Seachas scriú uilíoch a sholáthar, déanann an fhoireann innealtóireachta meastóireacht ar chuair slaodacht polaiméire, fuinneoga teochta próiseála, agus ceanglais luas líne sula sonrófar an cóimheas comhbhrú agus céimseata eitilte. Cuireann an cur chuige seo deireadh le comhfhoinse éagsúlachta ar thiús na mballaí a chuireann oibreoirí in iúl go minic i leith saincheisteanna díláraithe nó rialú teannais.

Próifíliú Teochta Trasna Criosanna Bairille: Cén Fáth a gCiallaíonn Níos Mó Criosanna Rialú Níos Mó

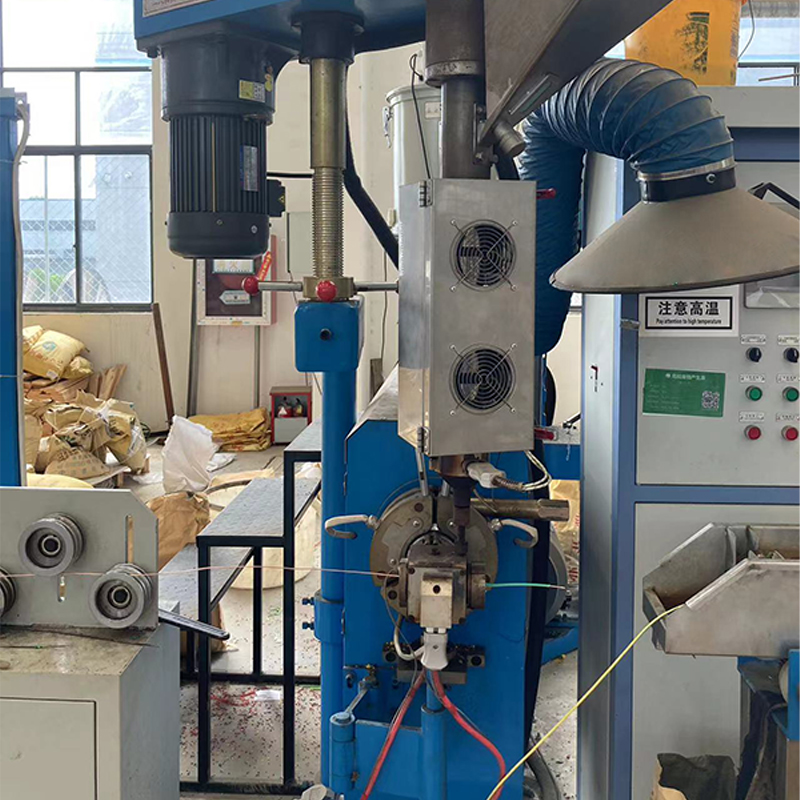

De ghnáth roinneann cumraíochtaí Líne Easbhrúite Cábla Nua-Aimseartha an bairille easbhrúiteora i gcúig go hocht gcrios téimh rialaithe neamhspleách, chomh maith le criosanna dísle agus croschinn ar leith. Ní hé cuspóir an deighilte seo ach an polaiméir a théamh go dtí sprioc-teocht leá - is é an grádán teirmeach a bhainistiú ar feadh an chosáin phlaistigh iomláin ionas go sroichfidh an leá an dísle i riocht comhsheasmhach gan mboilgeog ag an slaodacht cheart don sprioc-thiús balla agus luas na líne.

Is míthuiscint choitianta é gur chóir go n-oibreodh gach crios bairille ag teochtaí comhchosúla, gan ach méaduithe beaga i dtreo an dísle. Go praiticiúil, tá an phróifíl is fearr ag brath go mór ar ábhar. Maidir le polaiméirí leathchriostalacha cosúil le HDPE, cuireann próifíl ardaitheach - crios beathaithe níos fuaire, crios méadraithe níos teo - chun cinn leá de réir a chéile agus laghdaíonn sé an baol leá roimh am a bhlocálann an beathú. Maidir le hábhair éagruthacha cosúil le PVC docht, cuireann próifíl flatter le beagán tumtha sa chrios méadraithe cosc ​​ar dhíghrádú ó charnadh teasa lomadh iomarcach. Má dhéantar an phróifíl seo a bheith mícheart gineann cuimsiú micrea-ghlóthach nó lochtanna dromchla nach dtagann chun solais ach le linn spréach-thástáil nó le linn tástála úsáide deiridh an chustaiméara.

Straitéisí Coiteann Próifíl Teocht de réir Ábhar

Feidhmíonn na próifílí seo mar thagairtí tosaigh, ní oidis sheasta. Teastaíonn tomhasairí brú leá ag an inlet dísle le leas iomlán a bhaint as an bhfíorshaol agus le teirmiméadar leá infridhearg chun an teocht leá iarbhír a bhailíochtú neamhspleách ar phointí socraithe an chrios bairille - idirdhealú atá tábhachtach nuair a bhíonn línte ardluais os cionn 200 m/nim á rith.

Bolb Rialú Teannas Tarrthála agus A Thionchar ar Fadú Seoltóra

I Líne Easbhrúite Sreang Agus Cábla, déanann an t-aonad tarraingthe boilb níos mó ná an cábla críochnaithe a tharraingt ar luas socraithe - is é an príomhmheicníocht trína ndéantar tiús balla inslithe a rialú i bhfíor-am. Cinneann an gaol idir luas tarraingthe as agus ráta aschuir an easbhrúiteora an cóimheas tarraingthe anuas, rud a rialaíonn an méid a shíneann an t-easbhrúite idir an díslí agus an pointe soladaithe. Is féidir le hathrú luais 1–2% fiú sa tarraingt as tiús an bhalla ainmniúil a athrú lasmuigh den bhanda lamháltais atá sonraithe ag caighdeáin ar nós IEC 60227 nó UL 83.

Iarmhairt ar theannas tarraingthe nach bhfuil chomh pléite is ea a éifeacht ar an seoltóir féin. Nuair a bhíonn an teannas iomarcach — go hiondúil de bharr brú crios bolb atá socraithe ró-ard nó easaontas idir an luas tarraingthe agus an teannas ligthe as feidhm — téann an seoltóir faoi fhadú buan. I seoltóirí snáithe, déanann an fadú seo fad tuata na sreanga aonair a chomhbhrú, ag athrú friotaíocht DC an tseoltóra in aghaidh an aonaid agus d'fhéadfadh sé a bhrú amach as comhlíonadh na dtomhas friotaíochta in aghaidh an chiliméadair. Tá an éifeacht le sonrú go háirithe ar fhoirgníochtaí mínsreanga faoi bhun 0.5 mm² áit a bhfuil corrlaigh neart teanntachta snáithe níos lú.

Éilíonn cumraíocht chuí bolb fad teagmhála crios agus brú a mheaitseáil le trastomhas seachtrach an chábla agus stiffness cumaisc an seaicéad. Éilíonn comhdhúile níos boige cosúil le silicone nó TPU solúbtha fórsa clampála crios níos ísle agus pillíní crios níos leithne chun marcáil dromchla a sheachaint. Ba cheart go gcomhtháthódh an córas rialaithe aiseolas ar shuíomh rolla an rinceora ón íocaíocht íocaíochta agus ón nglacadh chun tréimhse teannais chobhsaí a choinneáil ar feadh an rith iomláin, lena n-áirítear le linn na gcéimeanna luasghéaraithe agus luasmhoillithe ag am tosaithe agus ag múchadh.

Línte Oidhreachta Iarfheistithe: Cad is Féidir agus Nach Féadtar a Uasghrádú

Feidhmíonn go leor déantúsóirí cábla trealamh Líne Easbhrúite Sreang Agus Cábla atá 15-25 bliain d'aois - atá fónta go meicniúil ach teoranta ag ailtireachtaí rialaithe atá as dáta, rialtóirí teochta analógacha, agus loighic seicheamh sealaíochta-bhunaithe a chuireann cosc ​​ar chomhtháthú le MES nua-aimseartha nó córais bailithe sonraí. Ní i gcónaí go bhfuil athsholáthar líne iomlán ar an mbealach is eacnamaí. Is féidir le hiarfheistiú spriocdhírithe 70-85% de chumas líne nua a aisghabháil ag 30-50% den chostas caipitil, ar choinníoll go gcomhlíonann riocht meicniúil an bharaille easbhrúite, an scriú agus an ghiarbhosca na tairseacha íosta caitheamh.

Measúnú Tosaíochta Iarfheistithe

• Uasghráduithe ardluacha: Athsholáthar PLC le hardáin nua-aimseartha Siemens S7 nó Allen-Bradley ControlLogix, scáileán tadhaill HMI le bainistíocht oidis, rialú trastomhas lúb dúnta ag baint úsáide as tomhasairí léasair, agus tarraingt servo-tiomáinte le haiseolas teannas
• Uasghráduithe meánluacha: Aonaid dhigiteacha PID ar a bhfuil uath-thiúnadh a chur in ionad rialaitheoirí crios bairille analógach, uasghrádaítear inverters tiomántán go tiomántáin minicíochta athraitheacha den ghlúin reatha le coscánaithe aisghabhála fuinnimh
• Luach níos ísle mura bhfuil sé lochtach: Ag athsholáthar giarbhoscaí fuaime meicniúil, bairillí easbhrúite a bhfuil níos lú ná 40% de chaitheamh acu ar imréiteach línéar-go-scriú, nó struchtúir umar fuaraithe atá saor ó chreimeadh
• Neamh-chomhoiriúnach: Frámaí easbhrúiteora le saobhadh fráma níos mó ná lamháltais ailínithe, croscheann le foirmeacha snáithe stiallacha ar boltaí lárnaithe, nó hopairí beatha le caitheamh inmheánach a chruthaíonn deighilt cumaisc

Tá próiseas meastóireachta struchtúrtha iarfheistithe forbartha ag Shanghai Yessjet Precise Machinery Co., Ltd do chustaiméirí a oibríonn trealamh Líne Easbhrúite Cábla atá ag dul in aois. Clúdaíonn an measúnú tomhas caitheamh scriúnna agus bairille trí thórasscóp, tástáil backlash giarbhosca, íomháú teirmeach ar fheidhmíocht téitheoir bairille, agus iniúchadh ar an gcóras rialaithe chun comhpháirteanna as feidhm nach bhfuil aon páirteanna breise ar fáil a aithint. Cuireann an chéim dhiagnóiseach seo cosc ​​ar chustaiméirí infheistíocht a dhéanamh in uasghráduithe rialaithe ar ardáin mheicniúla a mbeidh athsholáthar iomlán ag teastáil uathu laistigh de thrí nó cúig bliana beag beann ar.

Rialú Trastomhas Lúb Dúnta: Conas a Oibríonn sé agus Cá bhfuil a Theorainneacha

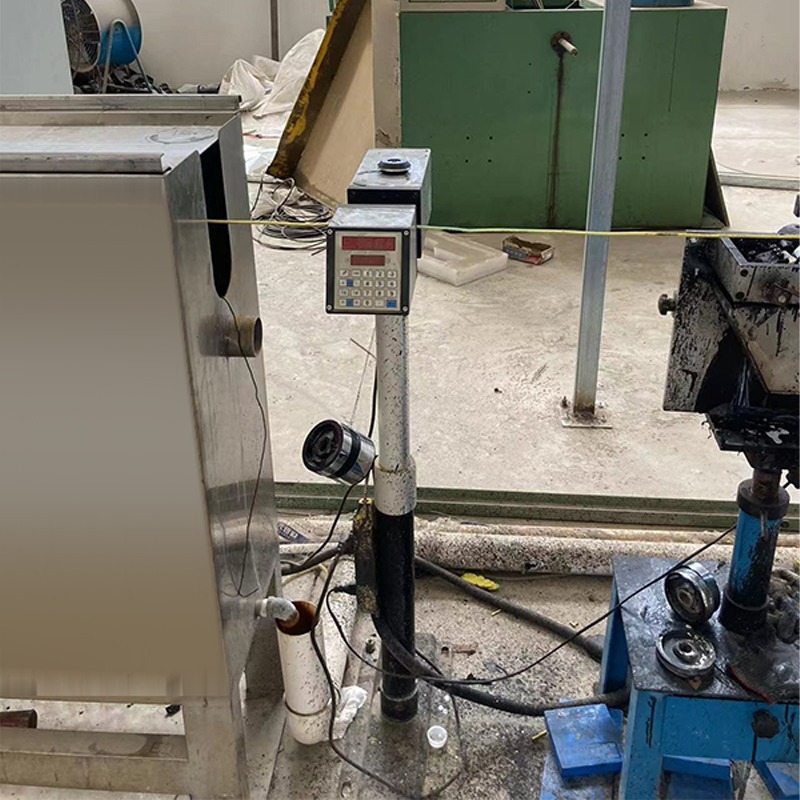

Tá tomhasairí trastomhais léasair suite díreach tar éis an umar fuaraithe anois caighdeánach ar fhormhór na suiteálacha nua Líne Easbhrúite Cábla. Tomhaiseann an tomhsaire trastomhas seachtrach go leanúnach — de ghnáth ag rátaí scanadh de 500 go 2,000 Hz — agus cothaíonn sé an tomhas ar ais chuig an rialtóir luais líne nó chuig tiomáint luais an scriú easbhrúite chun diallais ón sprioc-trastomhas a cheartú i bhfíor-am. Ar chórais dea-tiúnta, is féidir leis an ailtireacht lúb dúnta seo lamháltas trastomhais a choinneáil laistigh de ± 0.02 mm ar línte a ritheann ag 100-150 m/nóim, a shásaíonn riachtanais fhormhór na gcaighdeán sreang IEC agus UL gan idirghabháil oibreora a éileamh le linn táirgeadh seasta.

Mar sin féin, tá teorainneacha tábhachtacha ag baint le rialú trastomhas lúb dúnta nach gcuireann soláthraithe trealaimh in iúl go soiléir i gcónaí. Tomhaiseann an tomhsaire trastomhas an tseicéid sheachtraigh — ní féidir leis éalárnacht thiús an bhalla a bhrath go díreach, rud a éilíonn tiúsmhéadar ultrasonaic balla nó monatóir éadain bunaithe ar toilleas atá suite sa umar uisce. Is féidir le cábla a thomhas go foirfe ar thrastomhas seachtrach agus é ag rith le éalárnacht 30–40% má ghluaiseann lárnú dísle le linn fadtréimhseach mar gheall ar leathnú teirmeach ar an gcorp croscheann. Má bhraitheann tú go hiomlán ar an méadar trastomhais le haghaidh rialú próisis, déanfar seiceálacha ar thrastomhas seachtrach agus ginfear ábhar a theipeann ar thiús íosta balla ag an bpointe is tanaí.

Ina theannta sin, cuireann an fad idir an slí amach dísle agus suíomh an tomhsaire srian ar aga freagartha an lúb aiseolais. Ar línte le trachanna fada fuaraithe — atá riachtanach le haghaidh cáblaí móra seoltóra nuair a bhíonn fad fuaraithe sínte de dhíth ar an bpolaiméir — féadfaidh an mhoill iompair seo a bheith idir 15 agus 40 soicind ag gnáthluasanna líne. Le linn na moille seo, tá 25 go 60 méadar de chábla as-chaoinfhulaingt táirgthe cheana féin ag suaitheadh ​​próisis (borrtha ar bhrú leá ó phacáiste scáileáin atá blocáilte go páirteach, mar shampla) sula bhfreagraíonn an córas rialaithe. Tá sé riachtanach an t-am moille seo a thuiscint agus paraiméadair neamhbhanda oiriúnacha a shocrú san algartam rialaithe chun ascalaithe ró-cheartaithe a chosc, rud a dhéanann dochar níos minice do chomhsheasmhacht an táirge ná an suaitheadh ​​bunaidh.

Fuarú Uathoibríoch agus Pailéadú Robotic: Breithnithe Comhtháthaithe le haghaidh Uathoibriú Deiridh Líne

Is minic a phleanáiltear uathoibriú deireadh líne - lena gcuimsítear meaisíní cornaithe uathoibríocha, stáisiúin strapping nó téipeála, agus córais palletizing robotic - mar bhreisiú sa todhchaí le linn coimisiúnú tosaigh Líne Easbhrúite Sreang Agus Cábla, ansin iarchurtha ar feadh tréimhse éiginnte mar gheall ar shrianta caipitil nó castacht an chomhtháthaithe. Is é an toradh a bhíonn air sin ná go n-éireoidh an cornú láimhe agus an pailléadú ina bhac táirgeachta, rud a chuireann srian le luas na líne ní ag cumas aschuir an easbhrúiteora ach ag an ráta fisiceach inar féidir le hoibreoirí cornaí críochnaithe a láimhseáil. Ar línte a tháirgeann sreangán tógála ar thomhais bheaga ag luasanna os cionn 300 m/nóiméad, níl an cornú láimhe inmharthana – ní féidir leis an timthriall athraithe corna coinneáil suas leis an aschur táirgthe.

Chun coilers uathoibríoch a chomhtháthú i líne atá ann cheana féin ní mór aird a thabhairt ar roinnt paraiméadair atá socraithe ag an leibhéal rialaithe easbhrúite: comhaireamh méadar cruinn ón ionchódóir tarraingthe as, comhartha gearrtha iontaofa chuig an scian eitilte nó gearrthóir rothlacha, agus seicheamh aistrithe coil nach ligeann do dhríodair cábla carnadh idir an gearrthóir agus an croí coil nua. Mura ndearnadh an líne easbhrúite PLC a dhearadh leis na comharthaí croitheadh ​​láimhe seo san áireamh, d'fhéadfadh go mbeadh gá le hathchóiriú suntasach ar an gcóras rialaithe chun athfheistiú a dhéanamh ar chorraitheoirí uathoibríocha níos faide ná crua-earraí an chorna a shuiteáil.

Dearann ​​Shanghai Yessjet Precise Machinery Co., Ltd ailtireachtaí rialaithe Líne Easbhrúite Sreang Agus Cábla le comhtháthú uathoibrithe deireadh-líne mar chumas pleanáilte ón tógáil tosaigh, fiú nuair nach bhfuil an custaiméir ag ceannach an trealamh coiling agus palletizing láithreach. Tá acmhainn I/O spártha, bloic teirminéil réamhsreangaithe le haghaidh cumarsáide coiléar, agus léarscáileanna comhartha doiciméadaithe san áireamh sa phacáiste caighdeánach coimisiúnaithe — rud a ligeann do chustaiméirí pailléadú robotach nó coiling uathoibríoch a chur leis níos déanaí gan filleadh ar an mhonarcha le haghaidh athdhearadh córais rialaithe. Laghdaíonn an cur chuige seo atá comhoiriúnach don todhchaí go suntasach an infheistíocht iomlán a theastaíonn nuair a thugann méideanna táirgeachta údar le uathoibriú deireadh líne iomlán.
